Bouw transporter schaarheftafel - Santas nieuwe slee
8 mei
Als eerste nemen we de maat van het onderstel van de slee om de benodigde lengte en breedte van de transporter te bepalen en aan de hand van die maten maken we de bak met wielen (die we nog over hebben gehouden van de bouw van de verrijdbare werkbank).

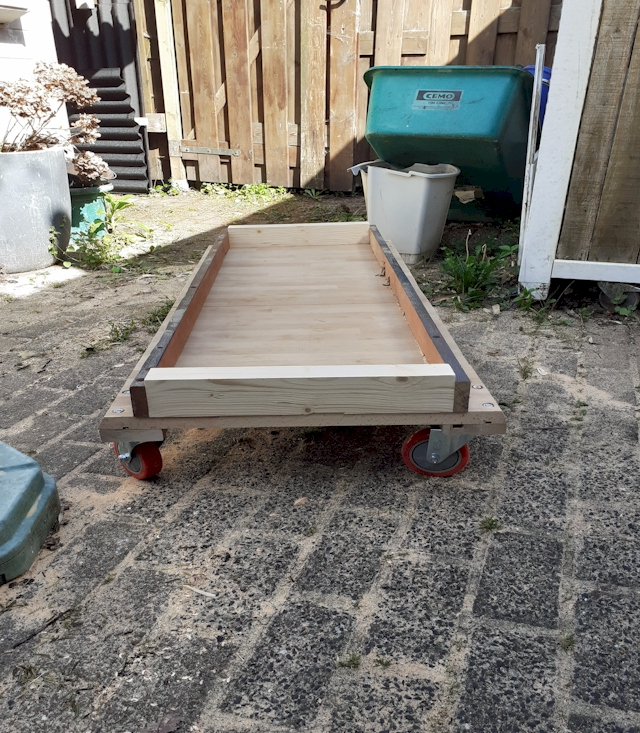

De opbouw van de bak en de plaatsing van de wielen (op de hoeken van de bak uiteraard, voor stabiliteit) is niet zo interessant en iedereen snapt wel hoe, dus hier is hij dan:
Hebben we goed gemeten? Past het blad straks met de transorter makkelijk onder het onderstel van de slee?
Even testen:
Het past. Gelukkig.

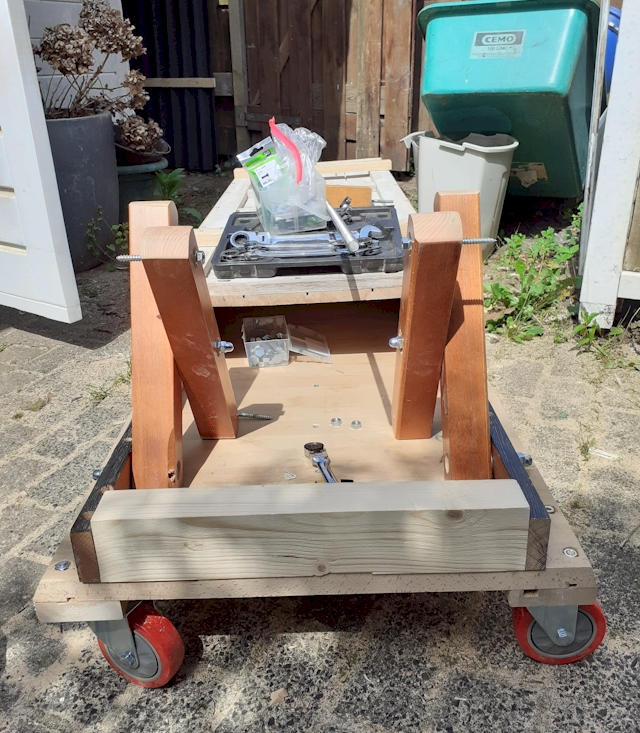

Op naar de volgende stap, het maken van de scharen voor het op kunnen tillen van de slee. Voor de scharen / x vorm / voor het kunnen optillen van de slee, gebruiken we oude tafelpoten uit beukenhout. Sterk genoeg om straks het gewicht te kunnen dragen. Eea. wordt gemonteerd met bouten en moeren.

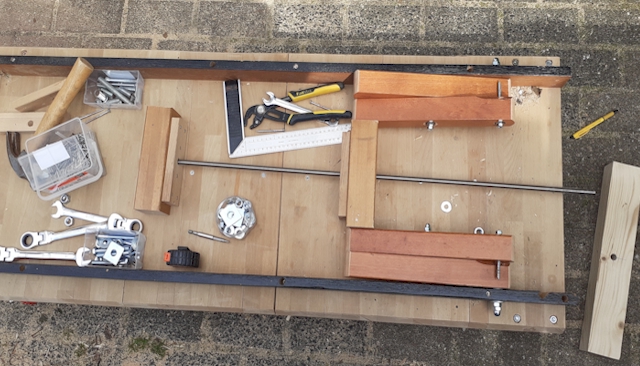

Nu de scharen klaar zijn wordt een middenblok gemaakt voor tussen elke schaar waardoor een draadstang loopt die de scharen overeind gaat trekken of gaat laten zakken. Het hefmechanisme voor de schaarheftafel. U ziet de twee middenblokken reeds aan de draadstang en het eindblok is voorzien van een gat voor de stang:

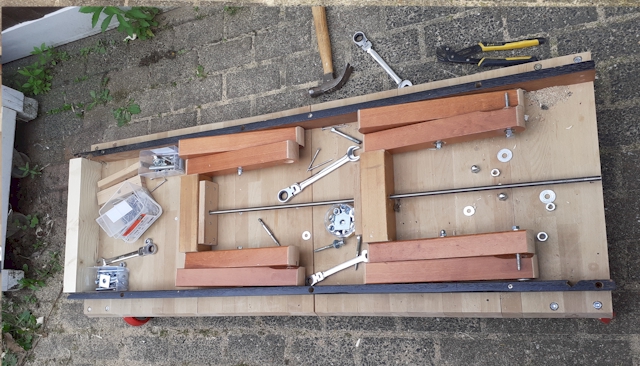

De tweede schaar is aangebracht en het hefmechanisme zo goed als klaar.
-
Transporter schaarheftafel - Santas nieuwe slee
8 mei
Bij de bouw van de slee moeten we continue de slee weer demonteren om hem op te kunnen bergen.
De uiteindelijke slee zal qua gewicht ook iets groter uitvallen dan dat hij makkelijk te verplaatsen en op te bergen is.
Daar moet dus wat voor bedacht worden.
- optillen in je uppie is geen optie
- wegslepen is geen optie
Denk na timmermanneke, denk na .....
We gaan een transporter bouwen, waarmee we de slee op kunnen tillen en ook weer laten zakken, maar die het vooral makkelijk gaat maken de slee te verplaatsen.
We bouwen een transporter schaarheftafel
De bouw van de slee, ligt even stil. Belangrijk is het nu, om te voorkomen dat we straks de slee niet meer kunnen verplaatsen en vooral, niet steeds in en uit elkaar hoeven te halen, dat die transporter gemaakt wordt.
Dus, hop, aan de slag!
Deel 8.: Bouw transporter met schaartafel » »
-
Vormgeven voorzijde - boeg van - Santas nieuwe slee
30 april

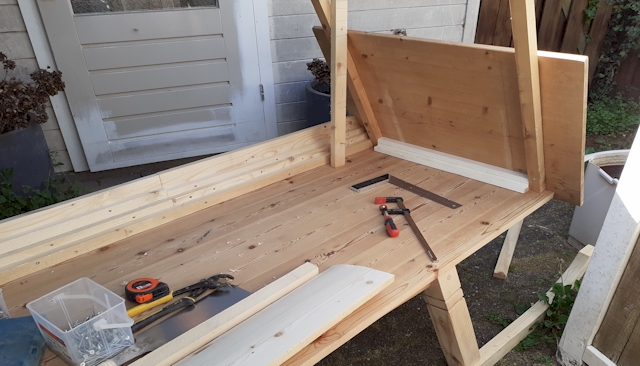

Nu de onderste panelen vorm gekregen hebben en naar onze zin zijn, gaan we met de voorzijde aan de slag. Hiervoor gebruiken we een oud paneel en voor de versteviging een tweetal latten.

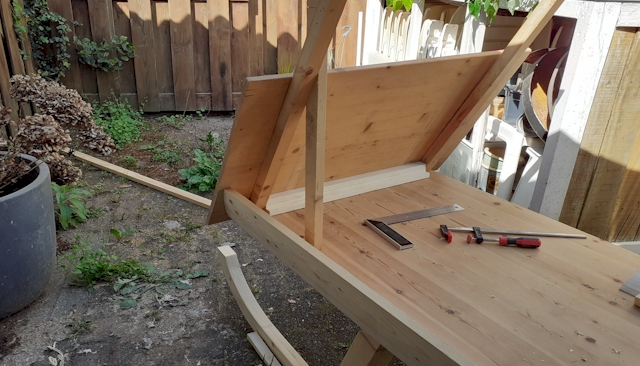

We kunnen nu ook de zijkanten in de juiste hoek afkorten en aan het paneel dat de boeg gaat vormen vastmaken.

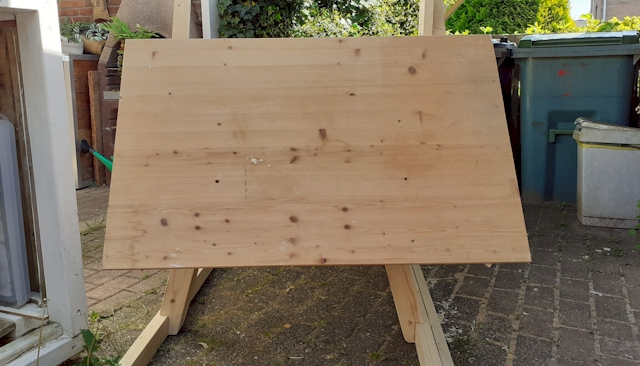

Nu nog rechthoekig en het ziet er een beetje lomp uit, maar de hoogte klopt en het is breed genoeg om de uiteindelijke vorm eruit te kunnen halen. Op naar de volgende stap.

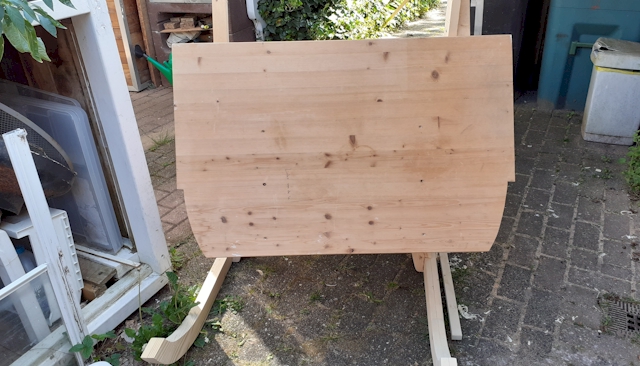

Bepalend voor de vorm van de voorzijde zijn natuurlijk ook de gebogen zijkanten. We zetten alles provisorisch op de bodem en tekenen de gebogen vorm af, waarna deze kan worden afgezaagd en weer op de slee aangebracht.

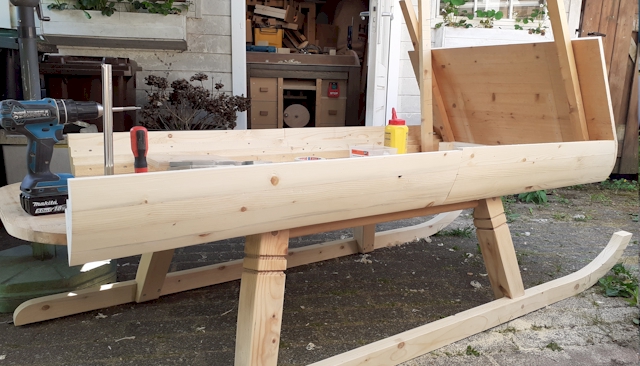

Bij elke verandering bekijken we hoe het totaalplaatje eruit komt te zien en of dat wat we in ons hoofd hebben wel goed overkomt in werkelijkheid. Het is inmiddels 6 mei en boeg van de slee samen met de onderste zijpanelen van de slee zijn in de basis, klaar.
Het begint er al op te lijken!
Deel 7.: Transporter met schaartafel » »
- Mei, 2025
-
Het eerste gebogen zijpaneel is klaar - Santas nieuwe slee
26 april
Er is alweer wat tijd verstreken, het maken van de mal, het eerste paneel en vervolgens het tweede stuk dat samen de gebogen onderzijde van 1 van de zijkanten gaat vormen daar ging veel tijd in zitten, maar;

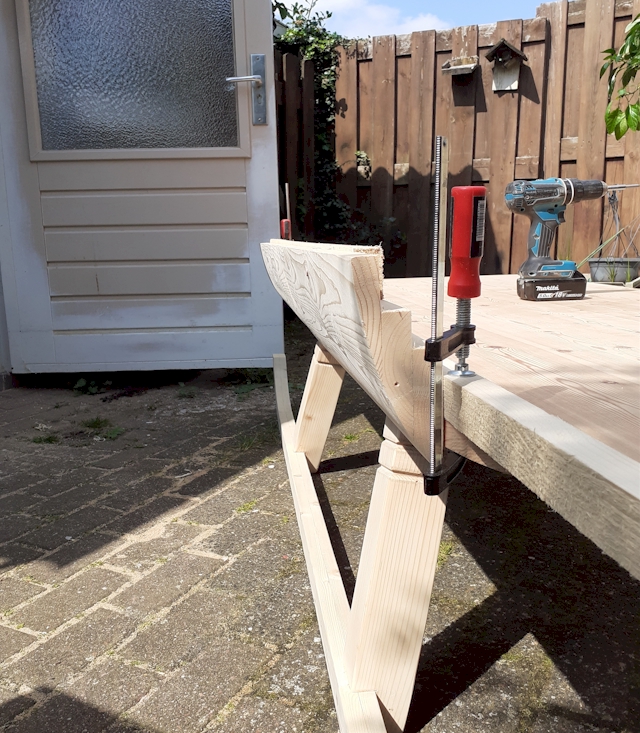

Het eerste paneel is klaar en natuurlijk, willen we onmiddelijk zien of het ook gaat worden zoals we dat in gedachten hebben.

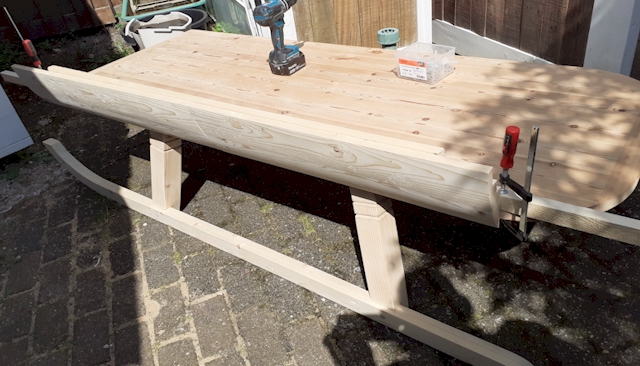

Het paneel wordt met klemmen op de bodem geplaatst en we drentelen er natuurlijk weer omheen om het van alle kanten te bekijken. Het moet wel perfect worden!
Wat ons betreft, prima eerste stuk.
Op naar de volgende zijkant.
Deel 6.: De boeg wordt vormgegeven » »
-
Bepalen van de vorm voor de opbouw - Santas nieuwe slee
15 april
Nu het onderstel en de bodem vorm gekregen hebben, kunnen we beginnen met de opbouw van de slee.

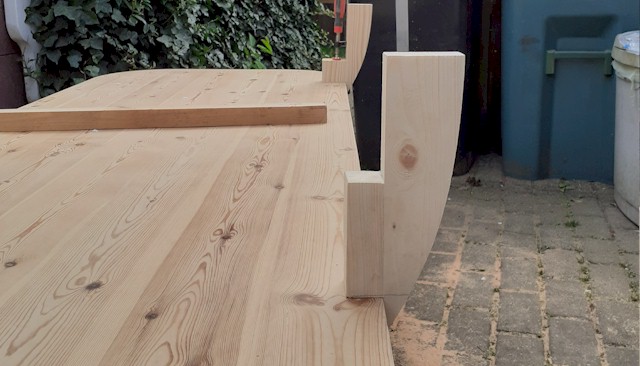

Eerst bepalen we de vorm van de zijkanten, daarvoor hebben we proefgewijs een tweetal op vorm gebrachte houten delen gemaakt en die op de bodem geplaatst.
Na er een aantal malen vanuit verschillende hoeken naar gekeken te hebben en een paar keer pijnzend met de hand door de baard gegaan te zijn, zijn we over de vorm tevreden.

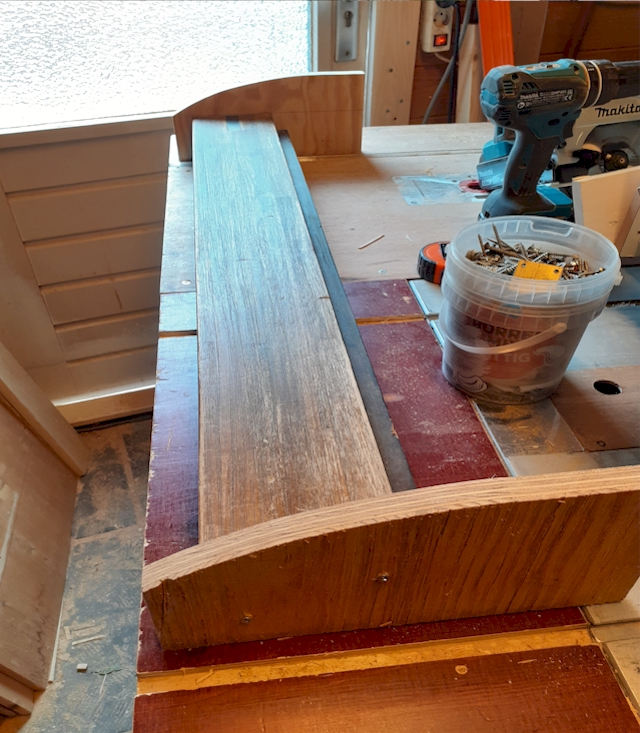

Nu gaan we de zijpanelen voor de onderkant van de opbouw maken en daarvoor hebben we een mal nodig. Die maken we met behulp van de houten gevormde delen.

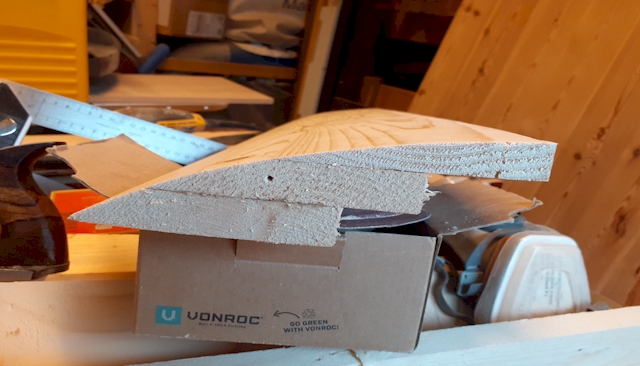

De panelen voor de zijkant worden opgebouwd uit geschaafde planken die op elkaar verlijmd zijn. Vervolgens zagen we het paneel op maat voor de mal en dan:

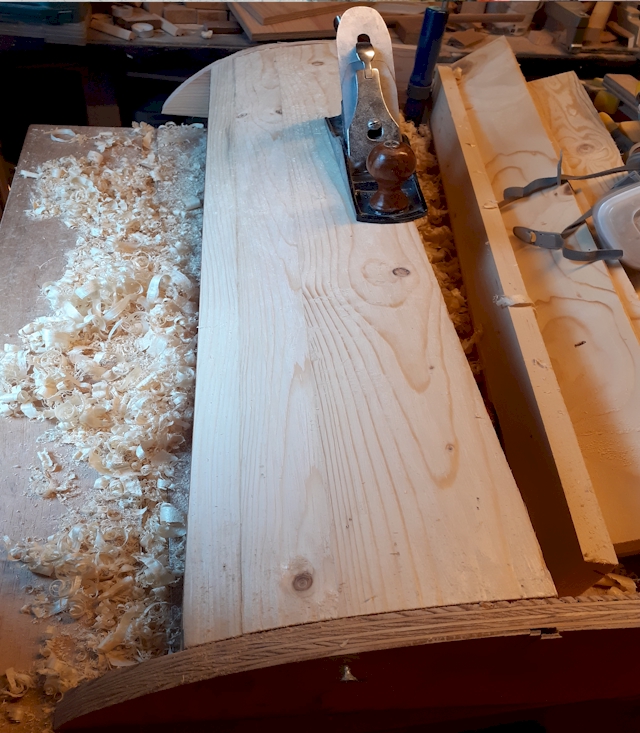

Schaven, schaven, stukje bij beetje, de ronding in de gaten houden en schaven schaven schaven ....
Deel 5.: Het eerste gebogen zijpaneel » »
