Bouw transporter schaarheftafel 2 - Santas nieuwe slee
16 mei
We zijn inmiddels al een week verder en de bouw van de transporter met heftafel neemt iets meer tijd in beslag dan gedacht.
Een draadstang die toch niet helemaal zuiver blijkt, waardoor het opdraaien vastloopt en de bouten zich vastbijten in het draad, het uit elkaar halen en achterhalen waar het nu fout ging, nieuwe draadstang halen etc. Afijn, u kent het wel. Soms zit het mee, soms ...

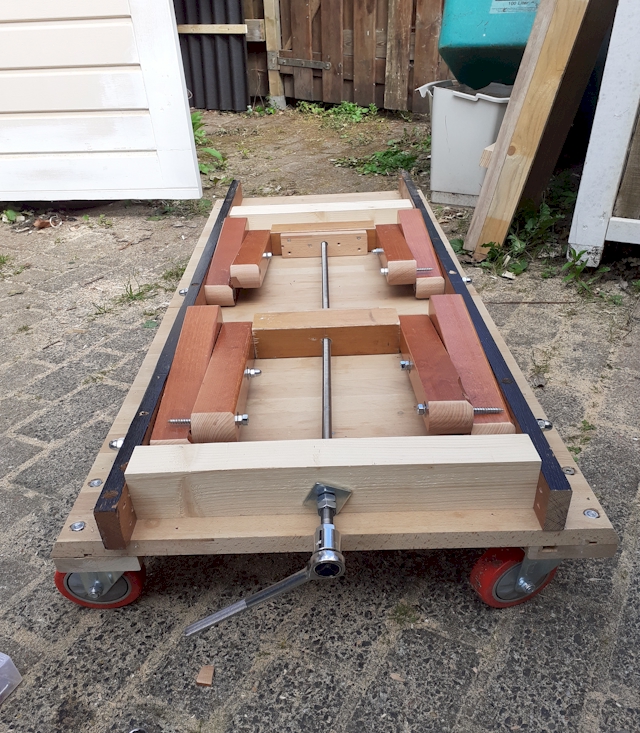

De scharen zijn verbonden met de trekstang, het eindblok is aangebracht en ook de eindmoeren waarop de dopsleutel past die gebruikt zal worden om het geheel omhoog te laten gaan of te laten zakken.

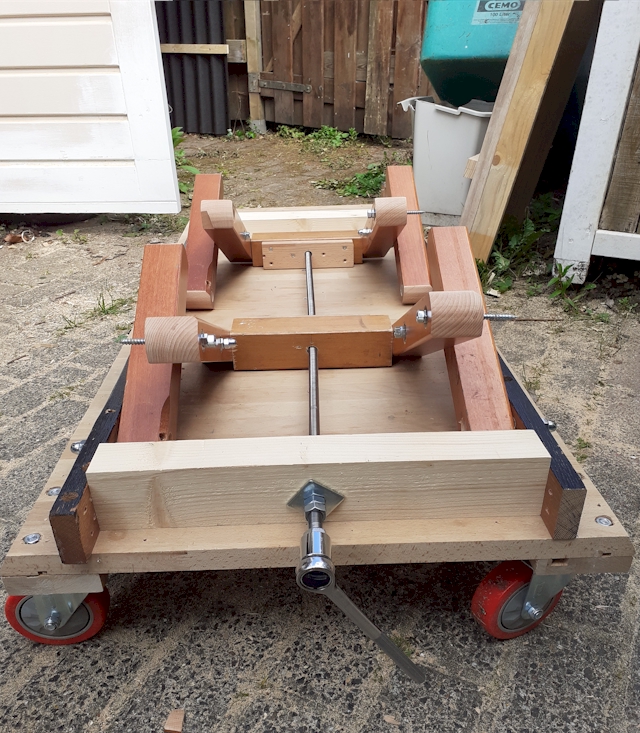

Even testen!!!
De scharen gaan mooi mee omhoog bij het opdraaien met de dopsleutel. Dat werkt dus zoals we dat in gedachten hadden, nu we een zuivere draadstang gemonteerd hebben.
MOOI!

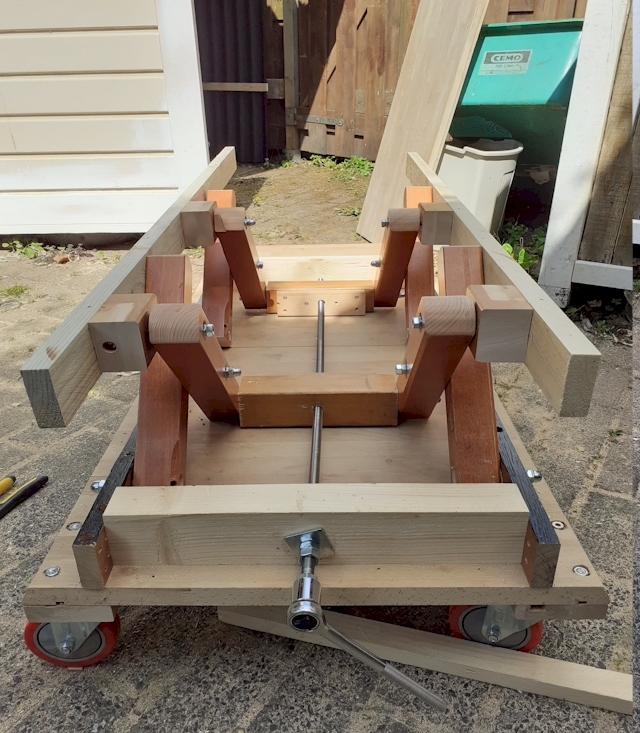

Nu de schaar omhoog staat, kunnen we meteen de dragers voor het bovenblad monteren.
Het bovenblad, zoals u eerder al zag, was al klaar en kan er nu bovenop bevestigd worden.

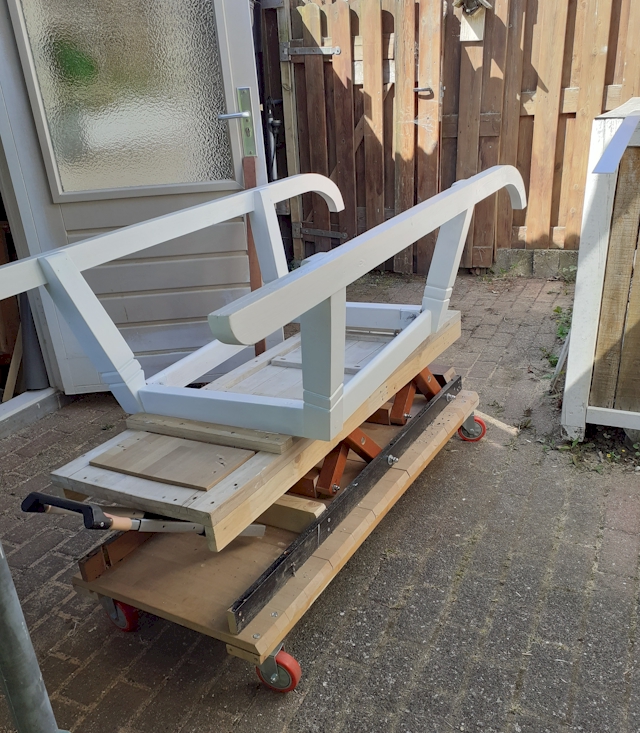

Het onderstel van de slee er bovenop om de stoplatten, zodat de slee bij het transport niet gaat schuiven, te monteren en het geheel is dan eindelijk klaar, als ook een handvat is gemonteerd om de transporter te kunnen voortduwen of wegtrekken.
Deze transporter, zal ons het werk enorm vergemakkelijken. De slee kan tijdens de opbouw er bovenop blijven staan en zo in de opslag gezet worden, danwel eruit gehaald.
vorige pagina Voortzetting bouw van de slee
- Juni, 2025
-
Bouw transporter schaarheftafel - Santas nieuwe slee
8 mei
Als eerste nemen we de maat van het onderstel van de slee om de benodigde lengte en breedte van de transporter te bepalen en aan de hand van die maten maken we de bak met wielen (die we nog over hebben gehouden van de bouw van de verrijdbare werkbank).
De opbouw van de bak en de plaatsing van de wielen (op de hoeken van de bak uiteraard, voor stabiliteit) is niet zo interessant en iedereen snapt wel hoe, dus hier is hij dan:
Hebben we goed gemeten? Past het blad straks met de transorter makkelijk onder het onderstel van de slee?
Even testen:
Het past. Gelukkig.
Op naar de volgende stap, het maken van de scharen voor het op kunnen tillen van de slee. Voor de scharen / x vorm / voor het kunnen optillen van de slee, gebruiken we oude tafelpoten uit beukenhout. Sterk genoeg om straks het gewicht te kunnen dragen. Eea. wordt gemonteerd met bouten en moeren.
Nu de scharen klaar zijn wordt een middenblok gemaakt voor tussen elke schaar waardoor een draadstang loopt die de scharen overeind gaat trekken of gaat laten zakken. Het hefmechanisme voor de schaarheftafel. U ziet de twee middenblokken reeds aan de draadstang en het eindblok is voorzien van een gat voor de stang:
De tweede schaar is aangebracht en het hefmechanisme zo goed als klaar.
vorige pagina Bouw transporter voor Santas slee - deel 2
-
Transporter schaarheftafel - Santas nieuwe slee
8 mei
Bij de bouw van de slee moeten we continue de slee weer demonteren om hem op te kunnen bergen.
De uiteindelijke slee zal qua gewicht ook iets groter uitvallen dan dat hij makkelijk te verplaatsen en op te bergen is.
Daar moet dus wat voor bedacht worden.
- optillen in je uppie is geen optie
- wegslepen is geen optie
Denk na timmermanneke, denk na .....
We gaan een transporter bouwen, waarmee we de slee op kunnen tillen en ook weer laten zakken, maar die het vooral makkelijk gaat maken de slee te verplaatsen.
We bouwen een transporter schaarheftafel
De bouw van de slee, ligt even stil. Belangrijk is het nu, om te voorkomen dat we straks de slee niet meer kunnen verplaatsen en vooral, niet steeds in en uit elkaar hoeven te halen, dat die transporter gemaakt wordt.
Dus, hop, aan de slag!
